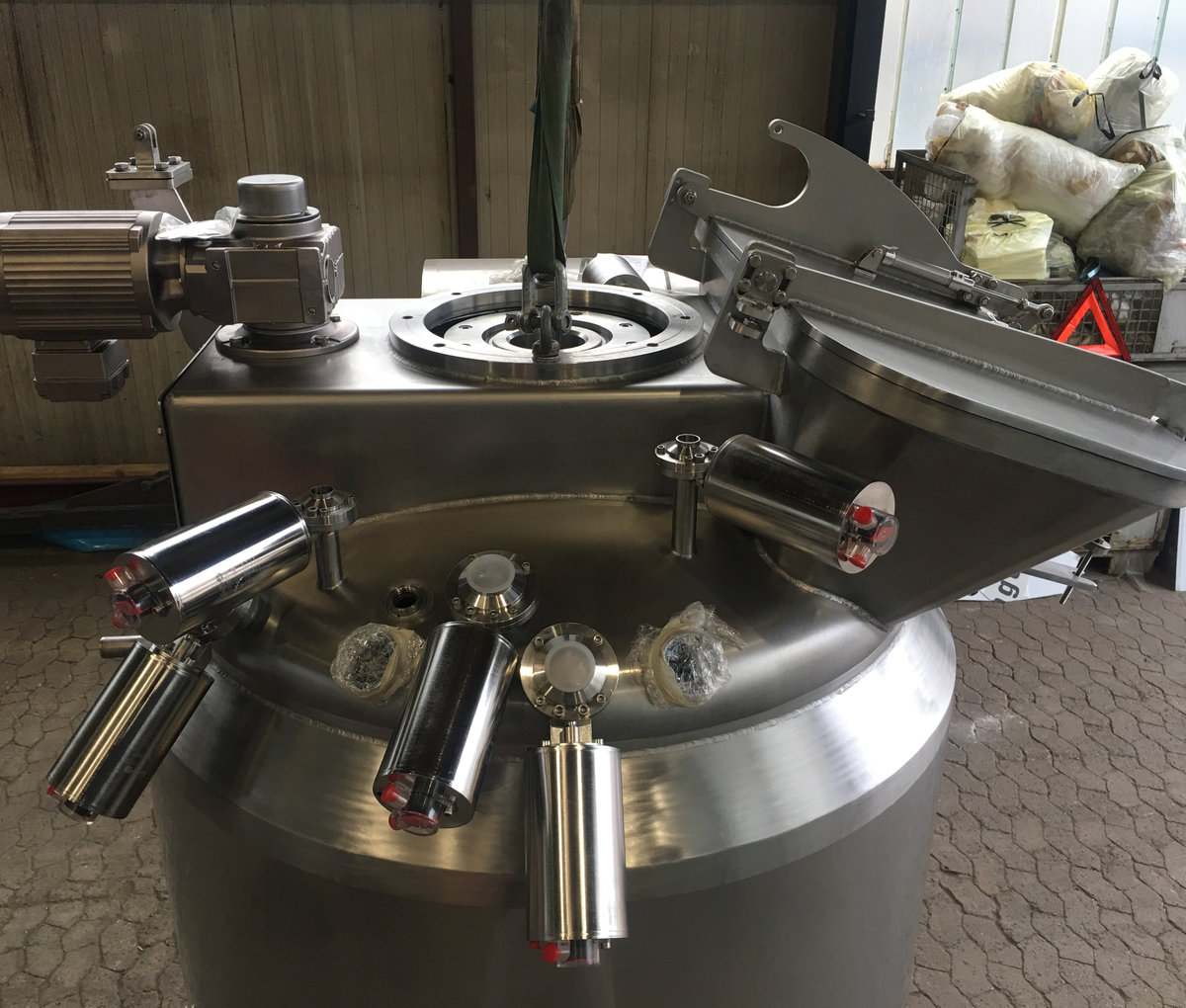

Behälteroberseite mit Tri-Clamp-Anschlüssen, Armaturen und geöffneter Luke

Tri-Clamp für hygienische Produktionsanlagen

Tri-Clamp-Komponenten passend zusammenstellen

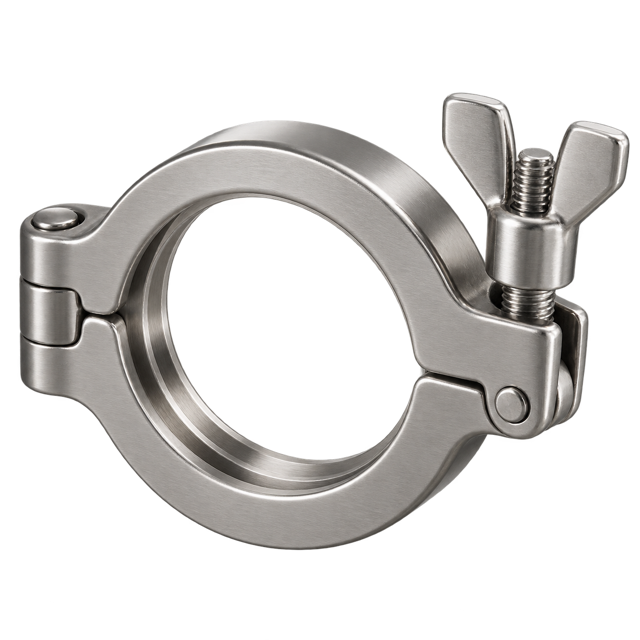

Klammern

Klammern und Spannringe verbinden die passenden Stutzen mit der gewählten Dichtung. Besondere Bauformen und erforderliche Bauteilnachweise stimmen Sie für Ihre Anwendung ab.

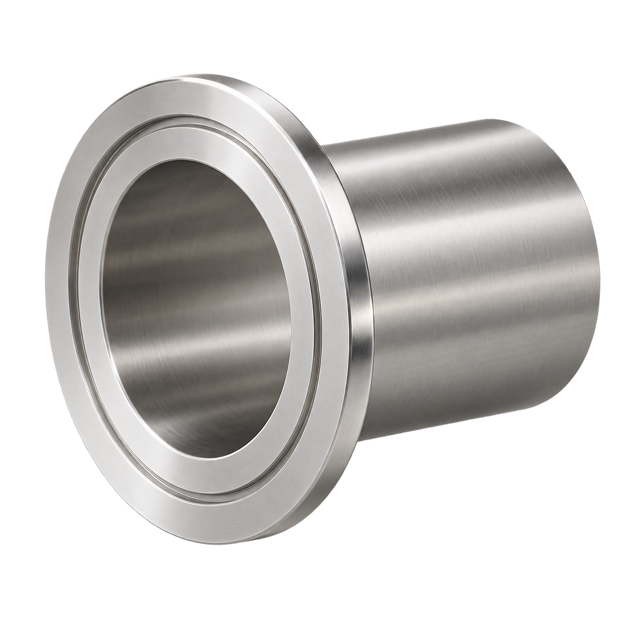

Stutzen

TC-Stutzen und Tankstutzen aus Edelstahl: Wählen Sie die passenden Anschlussmaße, den Werkstoff und die benötigte Oberfläche für Ihre Konstruktion.

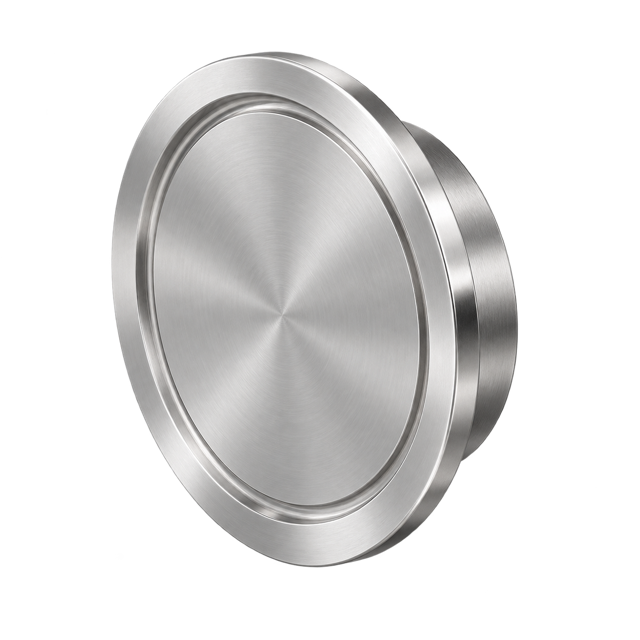

Blinddeckel aus Edelstahl mit Tri-Clamp-Flansch

Blinddeckel

Blinddeckel verschließen einen Clamp-Anschluss. Gewählt wird über den Flansch-Durchmesser, dazu Werkstoff und Oberfläche wie bei den übrigen Tri-Clamp-Bauteilen.

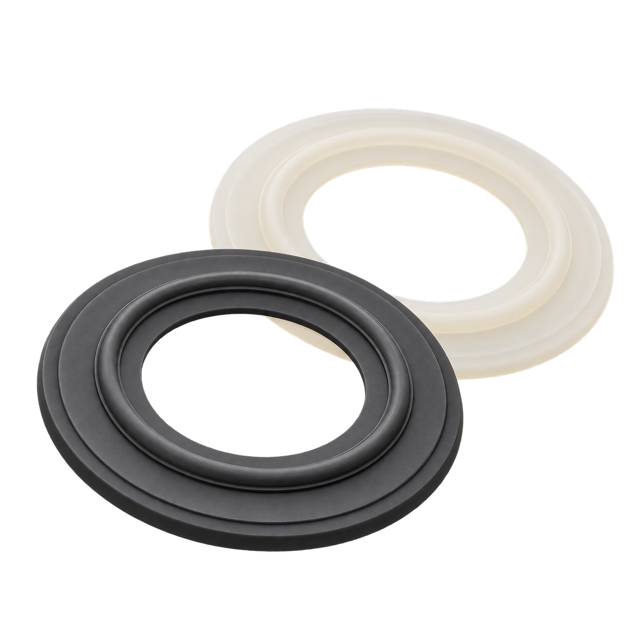

Dichtungen

EPDM, Silikon, FKM und PTFE gehören zur Werkstoffauswahl. Beständigkeit und erforderliche Nachweise werden auf Medium, Temperatur und Reinigung abgestimmt.

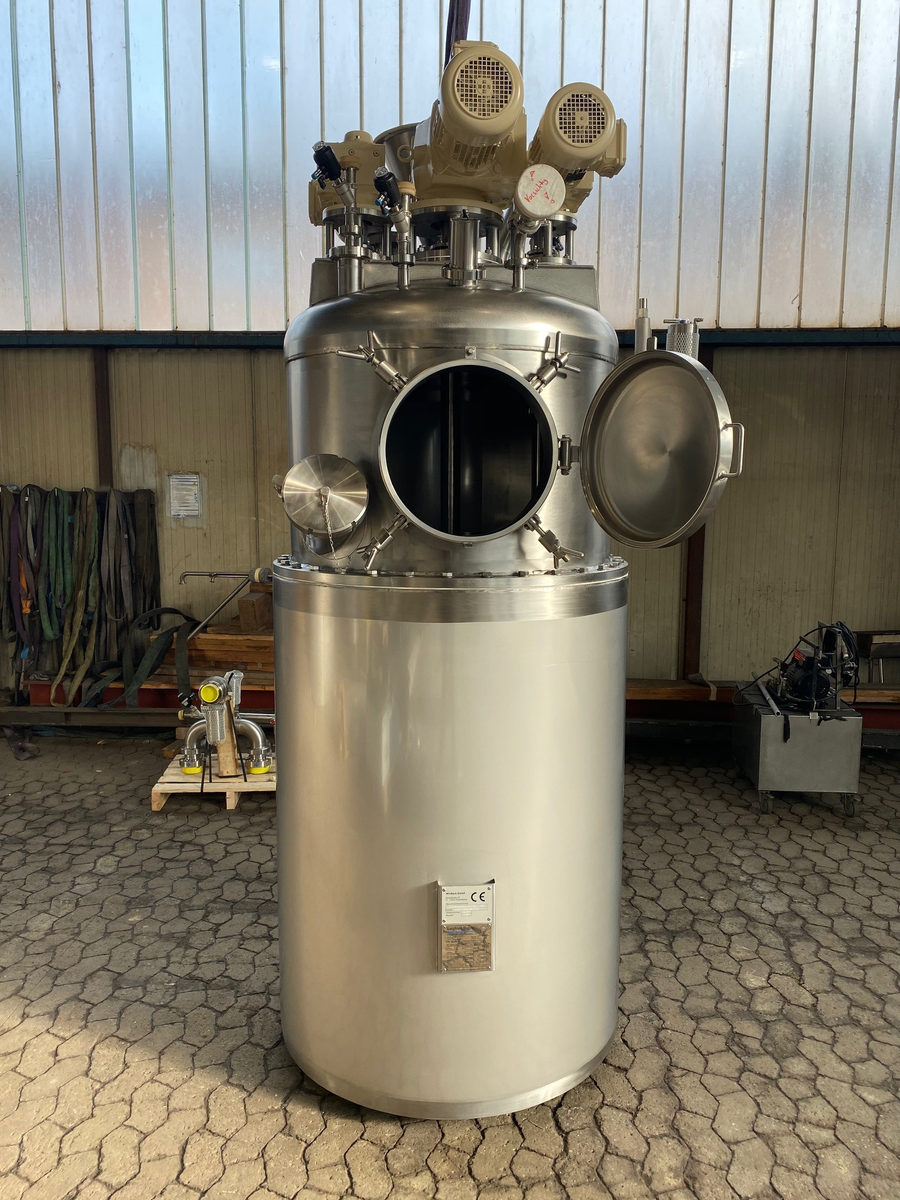

Teiganmischbehälter mit Antrieb und Rohranschlüssen
  • Pharma und Steriltechnik: Komponenten passend zu Medium, Reinigung und vereinbartem Nachweisumfang auswählen.
  • Biotechnologie: Verbindungskomponenten für Rohrleitungen und Baugruppen projektbezogen abstimmen.
  • Lebensmittelproduktion: Anschlussmaße, Dichtung und Oberfläche auf die Anlage abstimmen.
  • Reinstmedien: Geforderte Werkstoffe, Oberflächen und Nachweise ausdrücklich in der Anfrage nennen.
  • Aseptische Anwendungen: Eignung und Dokumentation für die konkrete Ausführung prüfen.

Tri-Clamp nach DIN 32676: Reihen und Anschlussmaße

Die Clamp-Komponenten im Weiss-Konfigurator sind der DIN 32676 zugeordnet. Die zugehörige Oberflächenauswahl wird mit DIN 11866 beschrieben.

Vergleichen Sie Abmessungsreihe und tatsächliche Anschlussmaße. Ähnliche Nennweiten bedeuten nicht automatisch passende Stutzen, Dichtungen und Klammern.

Ein zusätzlich gefordertes Regelwerk oder abweichende Maße übernehmen Sie vollständig in Ihre Anfrage. Die Zuordnung wird für die konkrete Ausführung geprüft.

Tri-Clamp-Komponenten nach DIN 32676, Reihe A – metrisch (DN, DIN 11850)
Größe Rohr außen ⌀ Rohr innen ⌀ Wandstärke Klemm-⌀ Stutzenlänge l3, kurz (KK) Stutzenlänge l3, lang (KL) Baulänge l4 montiert, KK Baulänge l4 montiert, KL Blinddeckel, Maß L
DN06 8 6 1 25 12,7 28,6 25,4 57,2 4,75
DN08 10 8 1 25 12,7 28,6 25,4 57,2 4,75
DN10 13 10 1,5 34 18 28,6 37,7 58,9 6,35
DN15 19 16 1,5 34 18 28,6 37,7 58,9 6,35
DN20 23 20 1,5 34 18 28,6 37,7 58,9 6,35
DN25 29 26 1,5 50,5 21,5 36 44,7 73,7 6,35
DN32 35 32 1,5 50,5 21,5 36 44,7 73,7 6,35
DN40 41 38 1,5 50,5 21,5 36 44,7 73,7 6,35
DN50 53 50 1,5 64 28 36 44,7 73,7 6,35
DN65 70 66 2 91 28 48 57,7 97,7 6,35
DN80 85 81 2 106 28 48 57,7 97,7 6,35
DN100 104 100 2 119 28 48 57,7 97,7 8
DN125 129 125 2 155 28 66 57,7 133,7 8
DN150 154 150 2 183 28 66 57,7 133,7 14
DN200 204 200 2 233,5 28 66 57,7 133,7 14

Maße in mm; Größenbezeichnungen entsprechend der angegebenen Reihe. Nicht aufgeführte Ausführungen fragen Sie bitte gesondert an. l3 ist die Länge eines Stutzens, l4 die montierte Baulänge. KK bezeichnet die kurze, KL die lange Ausführung.

Tri-Clamp-Komponenten nach DIN 32676, Reihe B – metrisch ISO (OD, EN ISO 1127)
Größe Rohr außen ⌀ Rohr innen ⌀ Wandstärke Klemm-⌀ Stutzenlänge l3, kurz (KK) Stutzenlänge l3, lang (KL) Baulänge l4 montiert, KK Baulänge l4 montiert, KL Blinddeckel, Maß L
NW 10,2 10,2 7 1,6 25 12,7 28,6 25,4 57,2 4,75
NW 13,5 13,5 10,3 1,6 25 12,7 28,6 25,4 57,2 4,75
NW 17,2 17,2 14 1,6 25 12,7 28,6 25,4 57,2 4,75
NW 21,3 21,3 18,1 1,6 50,5 21,5 36 44,7 73,7 6,35
NW 26,9 26,9 23,7 1,6 50,5 21,5 36 44,7 73,7 6,35
NW 33,7 33,7 29,7 2 50,5 21,5 36 44,7 73,7 6,35
NW 42,4 42,4 38,4 2 64 21,5 36 44,7 73,7 6,35
NW 48,3 48,3 44,3 2 64 21,5 36 44,7 73,7 6,35
NW 60,3 60,3 56,3 2 77,5 28 36 57,7 73,7 6,35
NW 76,1 76,1 72,1 2 91 28 48 57,7 97,7 6,35
NW 88,9 88,9 84,3 2,3 106 28 48 57,7 97,7 6,35
NW 114,3 114,3 109,7 2,3 130 28 48 57,7 97,7 8
NW 139,7 139,7 134,5 2,6 155 28 66 57,7 133,7 8
NW 168,3 168,3 163,1 2,6 183 28 66 57,7 133,7 14
NW 219,1 219,1 213,9 2,6 233,5 28 66 57,7 133,7 14

Maße in mm; Größenbezeichnungen entsprechend der angegebenen Reihe. Nicht aufgeführte Ausführungen fragen Sie bitte gesondert an. l3 ist die Länge eines Stutzens, l4 die montierte Baulänge. KK bezeichnet die kurze, KL die lange Ausführung.

Tri-Clamp-Komponenten nach DIN 32676, Reihe C – Zoll/OD (ASME-BPE-nah)
Größe Rohr außen ⌀ Rohr innen ⌀ Wandstärke Klemm-⌀ Stutzenlänge l3, kurz (KK) Stutzenlänge l3, lang (KL) Baulänge l4 montiert, KK Baulänge l4 montiert, KL Blinddeckel, Maß L
1/4" 6,35 4,57 0,89 25 12,7 28,6 25,4 57,2 4,75
3/8" 9,53 7,75 0,89 25 12,7 28,6 25,4 57,2 4,75
1/2" 12,7 9,4 1,65 25 12,7 28,6 25,4 57,2 4,75
3/4" 19,05 15,75 1,65 25 12,7 28,6 25,4 57,2 4,75
1" 25,4 22,1 1,65 50,5 21,5 36 43 73,7 6,35
1 1/2" 38,1 34,8 1,65 50,5 21,5 36 43 73,7 6,35
2" 50,8 47,5 1,65 64 21,5 36 43 73,7 6,35
2 1/2" 63,5 60,2 1,65 77,5 28 36 56 73,7 6,35
3" 76,2 72,9 1,65 91 28 48 56 97,7 6,35
4" 101,6 97,38 2,11 119 28 48 56 97,7 8
6" 152,4 146,86 2,77 167 28 66 56 133,7 14

Maße in mm; Größenbezeichnungen entsprechend der angegebenen Reihe. Nicht aufgeführte Ausführungen fragen Sie bitte gesondert an. l3 ist die Länge eines Stutzens, l4 die montierte Baulänge. KK bezeichnet die kurze, KL die lange Ausführung.

Für die abgebildeten Edelstahlkomponenten sind 1.4404 und 1.4435 vorgesehen. Die Auswahl richtet sich nach Bauteil und Anwendung.

H4 bezeichnet eine mechanisch polierte, H4o eine elektropolierte Oberfläche. Geforderte Rauheitswerte und weitere Nachweise gehören in Ihre Spezifikation.

Die Dichtungsauswahl umfasst EPDM, Silikon/VMQ, FKM, PTFE und PTFE/FKM. Entscheidend sind Medium, Temperatur, Druck und Reinigungskonzept.

Entsprechende Nachweise wie FDA und/oder USP Class VI sind für alle Werkstoffe möglich und Standard. Weitere Nachweise erfragen Sie bitte bereits in Ihrer Anfrage.

Die konkrete Eignung und der Dokumentationsumfang werden für das gewählte Bauteil abgestimmt.

Qualität und Nachweise für Ihre Anwendung

Fertigung und Dokumentation projektbezogen abstimmen

Weiss Apparatebau verfügt über ein Zertifikat nach AD 2000 HP0 und DIN EN ISO 3834-2 für den ausgewiesenen Fertigungsbereich.

Materialdokumentation und Prüfungen werden für Ihr Bauteil und den vereinbarten Auftragsumfang abgestimmt.

  • AD 2000 HP0: Herstellerqualifikation im ausgewiesenen Geltungsbereich.
  • DIN EN ISO 3834-2: Anforderungen an die schweißtechnische Fertigung.
  • Material- und Prüfbescheinigungen: passend zum vereinbarten Auftragsumfang.
  • Rückverfolgbarkeit: Anforderungen vor der Beauftragung festlegen.

Ihre Tri-Clamp-Verbindung, eindeutig angefragt

Wählen Sie Komponenten und Ausführung. Gewünschte Material- und Prüfnachweise ergänzen Sie in Ihrer Anfrage.

Drei Mitarbeiter besprechen eine technische Zeichnung an einem Tisch

Komponenten und Nachweise passend zu Ihrem Projekt.

Ihre Vorteile mit Weiss Apparatebau

Weiss verbindet Edelstahl-Schweißtechnik und mechanische Bearbeitung im eigenen Haus.

Für Ihre Verbindungskomponenten stimmen wir Ausführung, Werkstoff und Dokumentation anhand Ihrer technischen Anforderungen ab.

  • Ausführungen nach technischer Abstimmung
  • Eigene Schweißtechnik und mechanische Bearbeitung
  • Werkstoff und Oberfläche passend auswählen
  • Dokumentation nach vereinbartem Umfang
  • Sonderanforderungen mit Zeichnung anfragen

Häufige Fragen zu Tri-Clamp-Verbindungen

Komponenten, Werkstoffe und Nachweise für Ihre technische Auswahl.

Eine Verbindung besteht aus passenden Stutzen, einer Dichtung und einer Klammer. Im Konfigurator wählen Sie komplette Verbindungen oder einzelne Komponenten. Anschlussmaße und Ausführung müssen zusammenpassen.

Die Clamp-Komponenten werden im Weiss-Konfigurator der DIN 32676 zugeordnet. Ergänzen Sie Abmessungsreihe und Anschlussmaße. Besondere Regelwerke oder abweichende Spezifikationen geben Sie ausdrücklich in Ihrer Anfrage an.

Für die abgebildeten Edelstahlkomponenten sind 1.4404 und 1.4435 vorgesehen. Welche Kombination zu Ihrer Anwendung passt, richtet sich unter anderem nach Medium, Reinigung und vereinbartem Nachweisumfang.

Maßgeblich sind Anschlussgröße, Medium, Temperatur und Reinigung. Im Konfigurator sind unter anderem EPDM, Silikon, FKM und PTFE abgebildet. Materialbeständigkeit und Nachweise werden für die konkrete Ausführung abgestimmt.

Nennen Sie die geforderten Nachweise bereits in Ihrer Anfrage. Dokumentation und Rückverfolgbarkeit werden nach Bauteil und vereinbartem Lieferumfang abgestimmt. Nicht jede Ausführung enthält automatisch jeden Nachweis.

Ergänzen Sie Ihre technische Anfrage um Zeichnung, Maße, Werkstoff und Menge. Individuelle Ausführungen werden projektbezogen auf Machbarkeit und Liefermöglichkeit geprüft.

Geben Sie neben der Abmessungsreihe die tatsächlichen Anschlussmaße an. Ähnliche Nennweiten reichen für die Zuordnung nicht aus. Bei einer vorhandenen Rohrleitung helfen Rohraußendurchmesser, Wandstärke und Ihre technische Spezifikation.

Tri-Clamp-Anschlüsse bilden eine lösbare Verbindung aus passenden Stutzen, Dichtung und Klammer. Schweißenden werden dauerhaft in die Rohrleitung eingebunden. Nennen Sie die benötigte Anschlussart ausdrücklich in Ihrer technischen Anfrage.

Zugang zu den Preisen anfordern

Die Preise im Konfigurator sind einem geschützten Bereich vorbehalten. Sagen Sie uns kurz, wer Sie sind, dann erhalten Sie Ihr Passwort per E-Mail.

Sie fragen an als
